居酒屋ガレージさんと配線チェッカー（ホロホロブザー）をバージョンアップしました。

スイッチサイエンスさんが取り扱いして頂く事になりました。



そもそもホロホロブザーとは？

アナログブザーの回路から配線を引き出して…

変圧機やアナログ電流計を経由すると音が変わって誤配線を防いでいました。

直流抵抗は１Ω以下なのでブザーの音から１kHz位の交流電流が変圧器のリアクタンスに作用して音が成り行きで変調している事を利用しているのでしょう。


5台以上必要な方はここに👇🏻コメント下さい。

 居酒屋ガレージ日記

導通チェッカーは弱電配線確認に安価な製品色々あります。アマゾンでもあるので色々あるので見てみて比べて下さい。現場での作業の為に音が大きい商品もあります（９V電池駆動なのに注意が必要です。）配線チェッカーのブザーは電池駆動で使用可能なブザー トランスデューサGT-111Pを採用しています。（外部駆動 磁気 1.5 V 10mA 2.048kHz 80dB @ 1.5V）音が大き過ぎる場合はセロテープで穴を塞ぐを気にならない程度の音になります。

誤配線を見つける為には単に抵抗が１Ω以下を確認しても接点切替器の接触抵抗は１Ωを超えますし殆どの変流器や変圧器は１Ω以下です。誤配線をしている機器のLCRの成分を考慮して設計とテストを繰り返しました。測定する機器への影響に不安がある場合は回路図や短絡電流と解放電圧をご確認下さい。またACモードでは１から５kHzの矩形波を出力するのでその影響も考慮して下さい。配線チェッカーは単三電池2本で３v、短絡電流２０m Aでエネルギーとしてはそれほど大きくないので無負荷状態の通常の変流器、変圧器、アナログ電流計等の機器に影響する事はありません。ACアダプター等の電源回路を含む機器には安定化回路等があるので念の為に配線を取り外す事をお勧めします。

半導体を含む回路の等化回路はLCRで構成されています。その特性を考慮した設計にしました。

導通チェッカー色々。。。。

＊知り合いの電気工事士に配線チェッカーを貸出中にトラブル発生！！

３Dプリンターの材料であるPLAは熱で加工する為に高温の場所に放置する事が出来ません。

一応STLデータは自己責任でここに置いておきます。３Dイメージ



写真は輪ゴムで止めていたので高温＞輪ゴムの力で変形でした。ストレスを掛けずに温度の高い場所に短時間置いているだけなら修正修正出来るかもしれません。

とは言え現場でその様な条件がある場合どうしようか？

元々はタカチ電機のLM-100Gをベースに基板設計をしていたので使えるのですが、加工に手間が掛かります。またホームページには、LMシリーズは2025年に廃番を予定しております。と書いてあります。市中に在庫があり加工して頂ければ使用可能な様に対策を考え中。




JLPCBで注文した場合。


試供品パーツと共にキットB（コンパクトバージョンとして発売中）

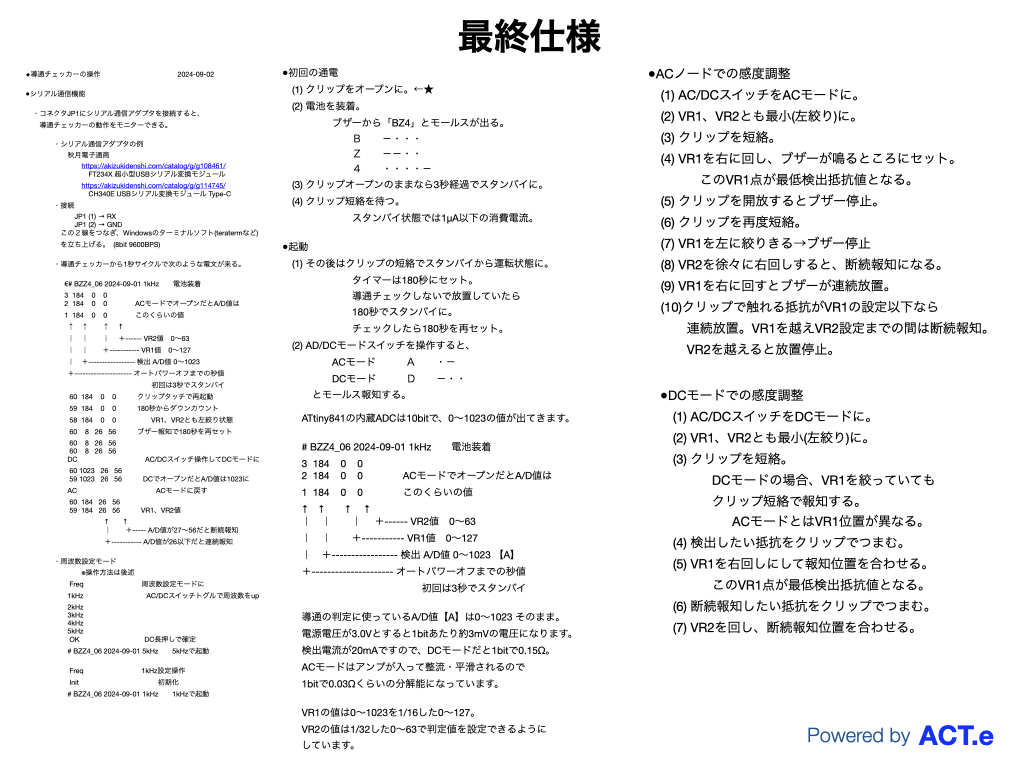

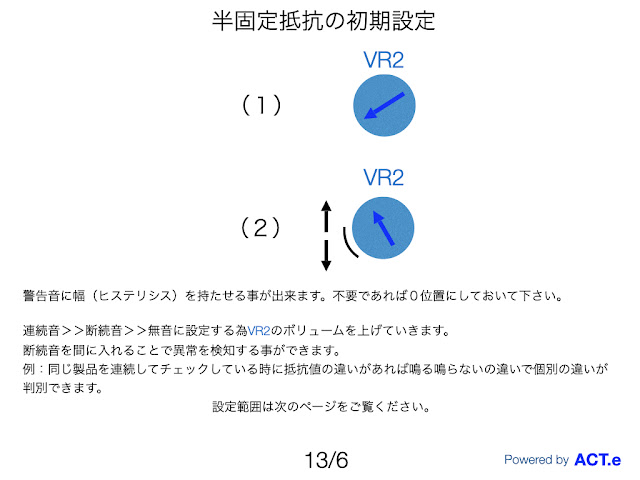

取り扱い説明書













コメント

コメントを投稿

このブログの人気の投稿

Lepton用　Breakout Board

イメージ
  ブレイクアウトボードのサポートページです。 🎉🎉🎉 ThermalCam_TrackerをGithubに公開しました。 （ESP8266でiPhoneでアプリダウンロードしてお手軽に出来る様にしたのですがラズベリーパイの方が人気なんですね🤔) https://github.com/wiwao/ThermalCam_Tracker/tree/main 🎉🎉🎉 FLIR社製Lepton用ブレイクアウトボードです。 初代のブレイクアウトボードが生産中止になって以来、代わりの物がどれも使い勝手が悪かったり、入手が難しかったり、動作が不安定だったりとの理由で自分で使いやすい様に作りました。 自画自賛ですがLeptonをSPI接続で使う方には使い勝手が良いと思うので、Leptonを同じ様に使う人の為にスイッチサイエンスに出しました。 使っていないMOSIピンはR3でプルダウンしています。 なのでそこにリセットピンを割振ってジャンパーする様にしています。リセットピンやVSYNCピンを使う時だけジャンパーを半田付けしてください。SPIのMOSIに信号が出ているとリセットします。（普通は信号確認の信号が出ている筈なので気をつけてください。 そうです。嵌りました。） VSYNCは要望があり追加したので端に追加しました。 私たちのサーマルカムに使っているWROOM02はリセットもVSYNCも使わずスケッチを工夫して画像を転送しています。 ＊初代のブレイクアウトボードを使って８ピンで設計していたり、 VSYNCピンが端で使い勝手が悪ければ２つのジャンパーを縦に半田付けして RstをVSYNCに置き換える事も出来る様にしています。 私たちのブレイクアウトボードのショットキーバリアダイオードはVFの低いダイオードですが、旧ブレイクアウトボードの様に最小の3.0v入力ではLeptonの信号が安定しないのでスイッチサイエンスで以前供給していた W&T Thermal Cam PCB用パーツセットの３.0Vのレギュレータはお勧めしません。 今後は3.3vで出荷を変更します。ご自分で部品を用意される場合は低損失の3.3vレギュレータを使ってください。( Analog Devices社以外のレギュレータでの動作は未確認です。） 初代ブレイクアウトボードの内部のレギュレー...
続きを読む

Thermal Cam3xはWemos esp-wroom-02 でも動作しますが基板ノイズの関係でフレームレートが落ちます。（その為ラズパイpicoで開発中。）

イメージ
ラズパイPicoのアップデート版が完成したらこのページでお知らせします。 ８月現在こんな感じで開発中 Wemos esp-wroom-02は下記の様にこんな感じで組みました。 iPhoneとデザリングで接続するので機器だけを筐体に収納しましたが、両手が塞がるので合体させようとしましたが、スマホを固定するデザインや機構は難しく１００均のスマホホルダーを流用することにしました。 ネジは 筐体はM2x10mmが４つ ブレイクアウトボードはM2X 5mmが２つ WemosはM2X 5mmが２つ カメラシュー用に1/4inchナット１つ １００均用スマホホルダー用1/４inchX１２mmボルトが１つ ３Dプリンターの精度はネジでは無理なので１. 5mmのドリルで各穴を揉んでください。 青と赤の色ずけはプリンター設定になります。(ANYCUBIC KOBRA3 COMBO) スマホの画面とLeptonセンサーの軸の位置合わせや持ち手の加減で縦長になってきました。 あくまで自己責任でクレームは受け付けていません。使い勝手でデータを修正していく予定です。ソフトの書き込みはいつものここで手順を確認してから書き込んで下さい。 サーマルカムの設定方法 はここを参考にして下さい。 Pin 番号 Wemos esp-wroom-02 Function ESP-8266 Pin LEPTON TX TXD TXD RX RXD RXD AO Analog input, max 3.3V input AO DO IO GPIO16 D1 IO SCL GPIO5 SCL D2 IO SDA GPI04 SDA D3 IO 10k Pull-up GPIOO D4 IO 10k Pull-up, BUILTIN_LED GPIO2 D5 IO SCK GPIO14 CLK D6 IO MISO GPIO12 MISO D7 IO MOSI GPIO13 MOSI D8 IO 10k Pull-down, SS GPIO15 CS G Ground GND GND 5V 5V 3V3 3.3V 3.3V VIN RST Reset RST USBシリアルの書込みは成功しているようで思うように動作しない場合は書込みに失敗している事が多いので良く確認してください。別のスケッチを書き込んで（Lチカで動作を...
